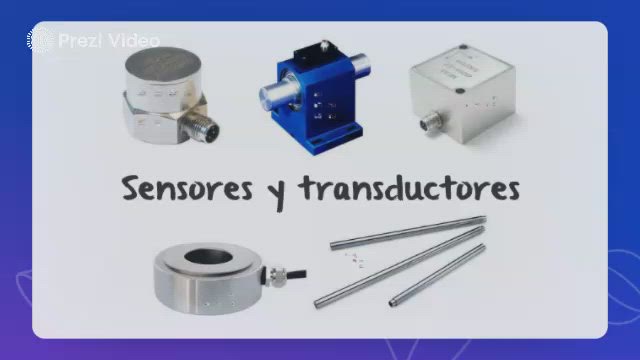

Sensores y transductores segunda unidad

Chapters

1. 00:00Chapter 1

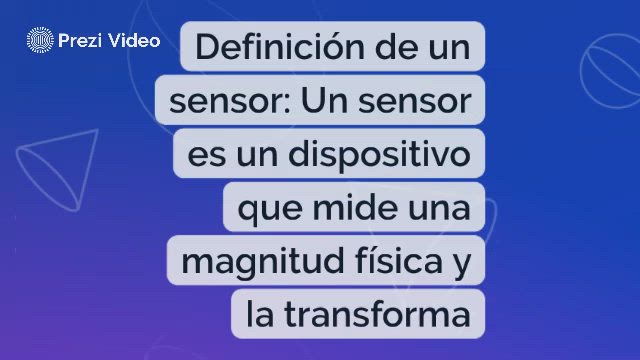

2. 00:05Definición de un sensor: Un sensor es un dispositivo que mide una magnitud física y la transforma

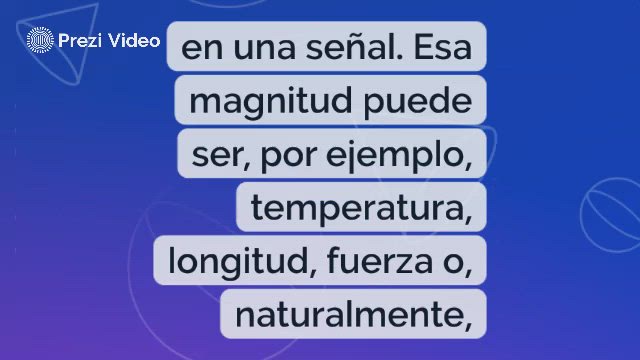

3. 00:11en una señal. Esa magnitud puede ser, por ejemplo, temperatura, longitud, fuerza o, naturalmente,
4. 00:21presión. En la mayoría de los casos la señal es eléctrica, aunque también puede ser óptica.
5. 00:28¿Qué es un transductor?

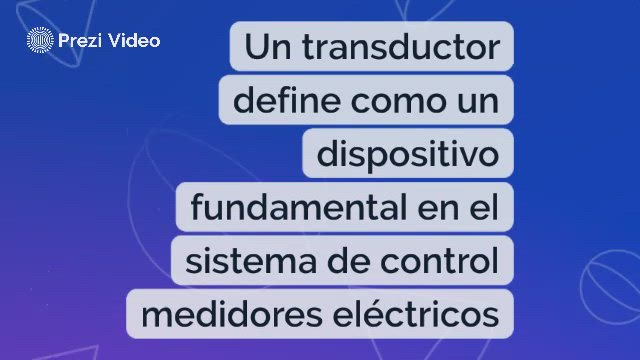

6. 00:31Un transductor define como un dispositivo fundamental en el sistema de control medidores eléctricos
7. 00:42Actualmente, son muy utilizados en los sistemas de automatización y control para registrar
8. 00:49grandes magnitudes.
9. 00:53Sensores de temperatura
10. 00:56¿Qué es un sensor de temperatura?

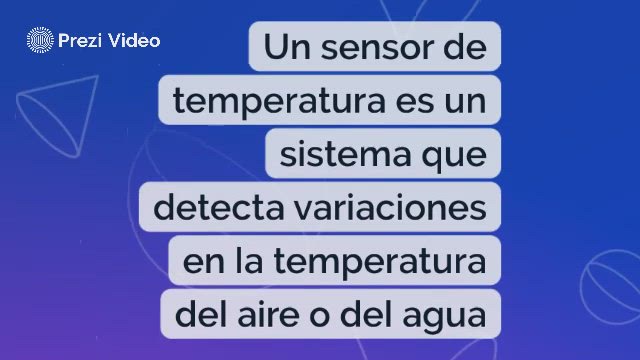

11. 01:01Un sensor de temperatura es un sistema que detecta variaciones en la temperatura del aire o del agua
12. 01:09y las transforma en una señal eléctrica que llega hasta un sistema electrónico.

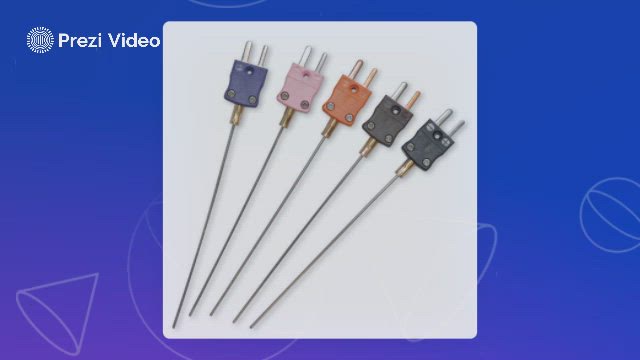

13. 01:17Termopares

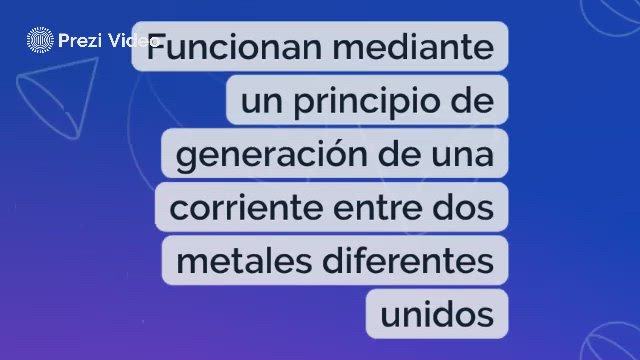

14. 01:20Funcionan mediante un principio de generación de una corriente entre dos metales diferentes unidos
15. 01:28que tienen diferente comportamiento eléctrico en función de la temperatura.

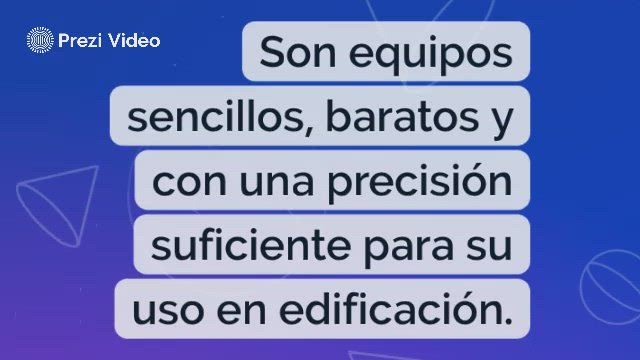

16. 01:35Son equipos sencillos, baratos y con una precisión suficiente para su uso en edificación.
17. 01:44Sin embargo, tienen una respuesta lenta
18. 01:49Chapter 18
19. 01:55Termorresistencias
20. 01:59Están constituidas por resistencias cuya conductividad varía en función de la temperatura, lo cual

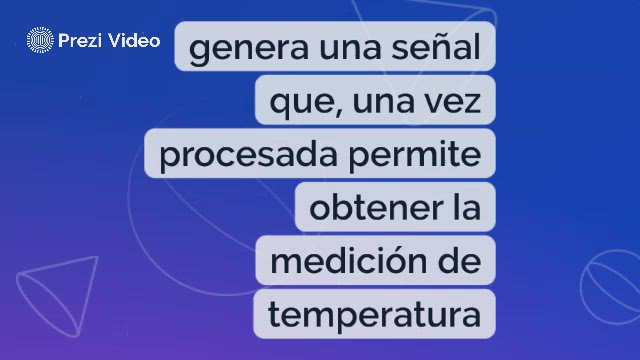

21. 02:09genera una señal que, una vez procesada permite obtener la medición de temperatura

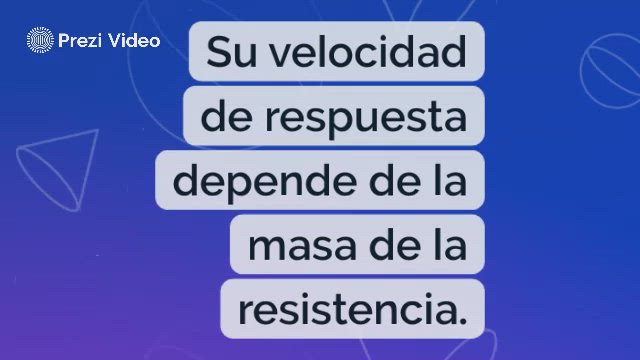

22. 02:17Su velocidad de respuesta depende de la masa de la resistencia.
23. 02:23Chapter 23
24. 02:30 Sensores electrónicos

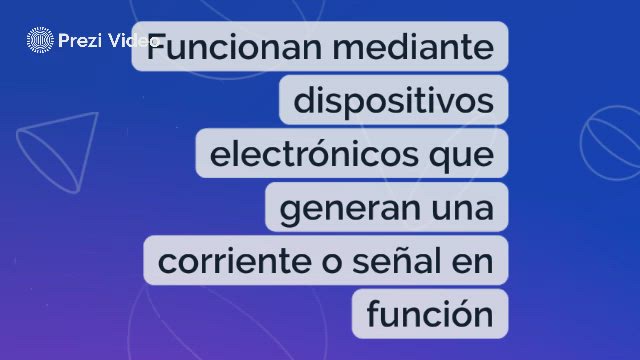

25. 02:34Funcionan mediante dispositivos electrónicos que generan una corriente o señal en función

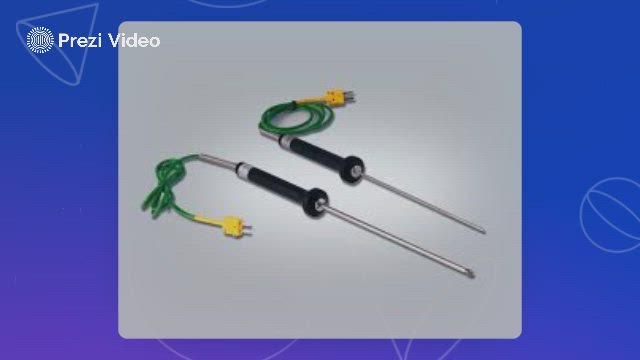

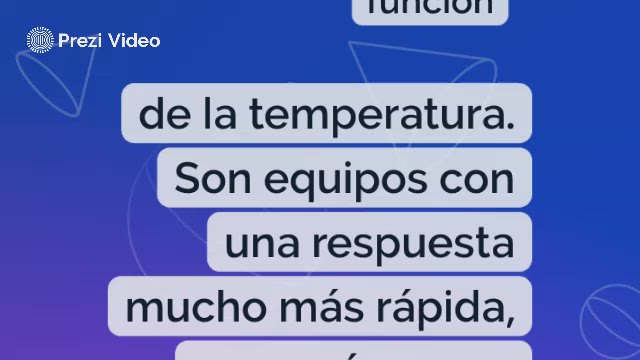

26. 02:43de la temperatura. Son equipos con una respuesta mucho más rápida, pero más caros.
27. 02:50Chapter 27

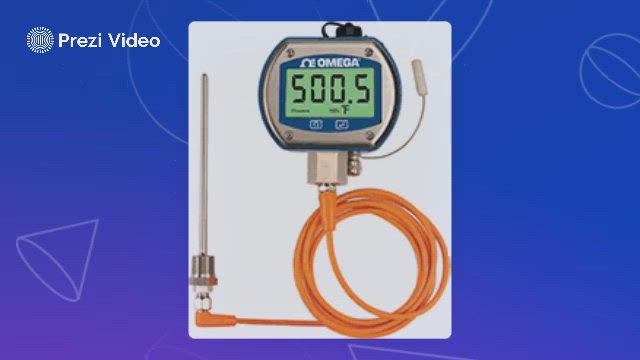

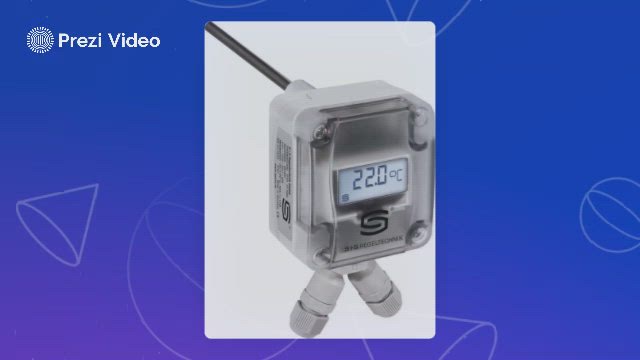

28. 02:55El transductor de Temperatura es un dispositivo que se encarga de medir parámetros por medio

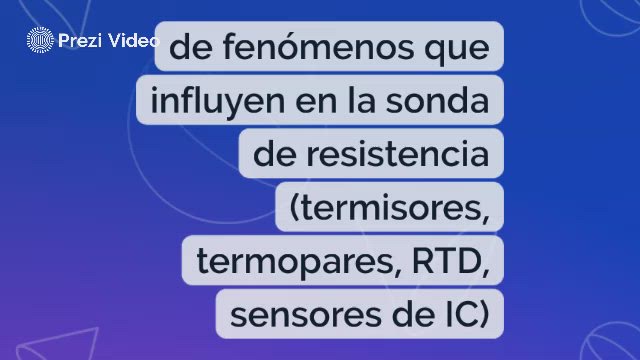

29. 03:03de fenómenos que influyen en la sonda de resistencia (termisores, termopares, RTD, sensores de IC)
30. 03:15y lo convierte en una señal de salida estándar de la industria la cual es directamente proporcional

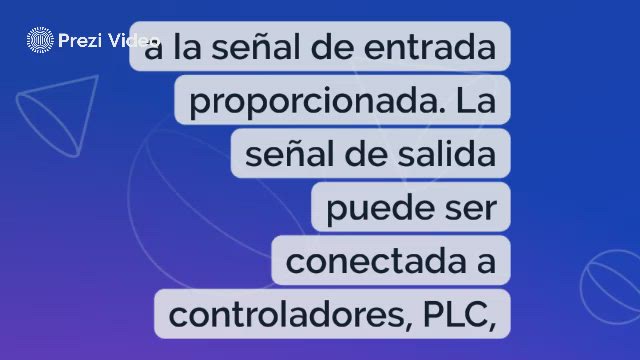

31. 03:24a la señal de entrada proporcionada. La señal de salida puede ser conectada a controladores, PLC,
32. 03:32indicadores Análogos y digitales, Grabadores para análisis, mostrar o control.
33. 03:42Chapter 33
34. 03:46Sensores de nivel

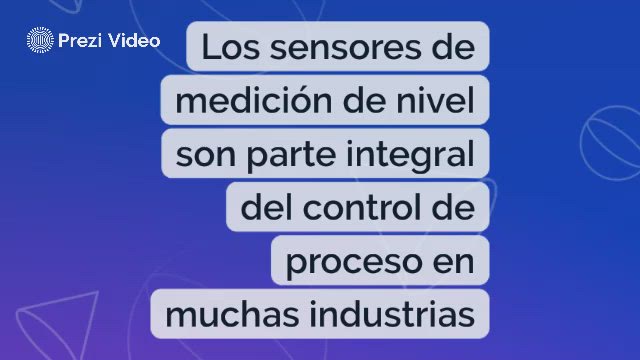

35. 03:50Los sensores de medición de nivel son parte integral del control de proceso en muchas industrias
36. 03:59y caen en dos tipos principales.

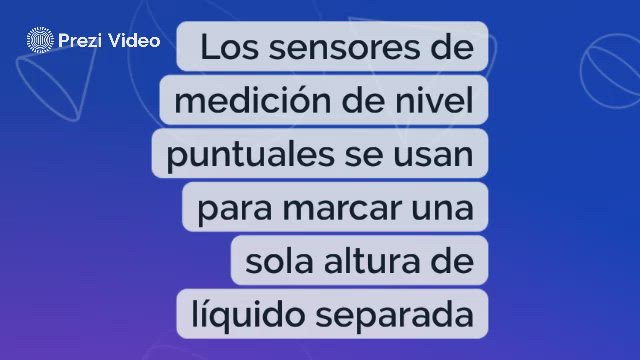

37. 04:03 Los sensores de medición de nivel puntuales se usan para marcar una sola altura de líquido separada
38. 04:12 una condición de nivel preestablecida. En general, este tipo de sensor funciona con una alarma alta
39. 04:21y señala una condición de desbordamiento, o un marcador para una condición de alarma baja.
40. 04:31Los sensores de nivel tienen muchas aplicaciones y pueden ser utilizados en los controles
41. 04:38 y automatización de diversas áreas, tales como:
42. 04:43Pozos: para el control de nivel y protección de una bomba
43. 04:48Obra civil: en el control del llenado o vaciado de las cisternas y tanques de agua
44. 04:55Depósitos de aceite: en sistemas de control de nivel de aceite.
45. 05:01TRANSDUCTORES DE NIVEL

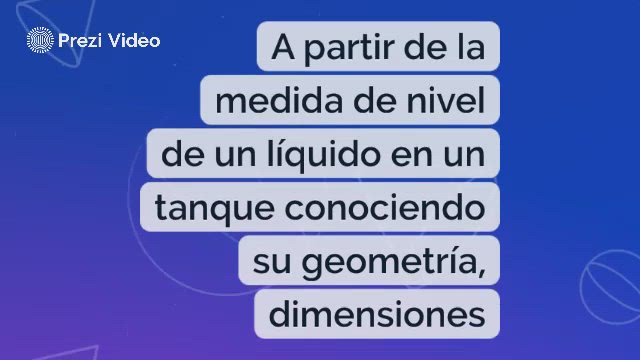

46. 05:05A partir de la medida de nivel de un líquido en un tanque conociendo su geometría, dimensiones

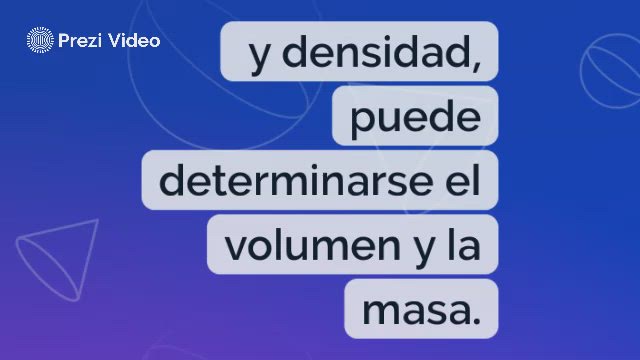

47. 05:14 y densidad, puede determinarse el volumen y la masa.
48. 05:21Captadores de nivel por boya

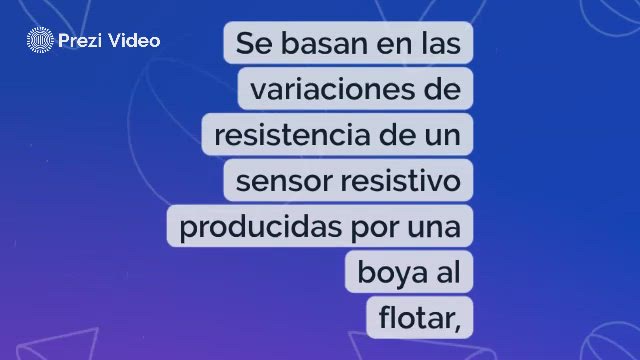

49. 05:26Se basan en las variaciones de resistencia de un sensor resistivo producidas por una boya al flotar,
50. 05:35y transmitidas a través de un eje al sensor resistivo
51. 05:42Captadores de nivel por presión
52. 05:47Medir la presión que se genera en el fondo del depósito debido a la presión hidrostática
53. 05:55relacionar dicha medida con la altura del líquido que crea dicha presión
54. 06:02Captadores de nivel capacitivos

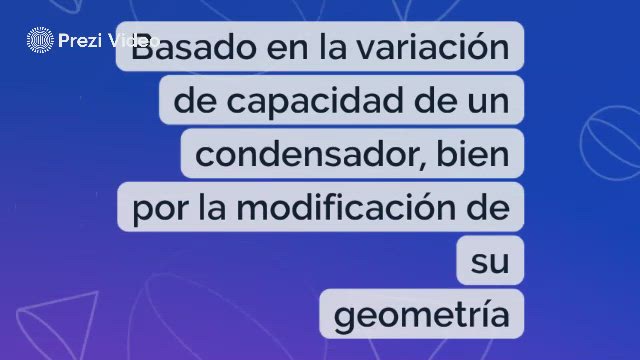

55. 06:06Basado en la variación de capacidad de un condensador, bien por la modificación de su geometría

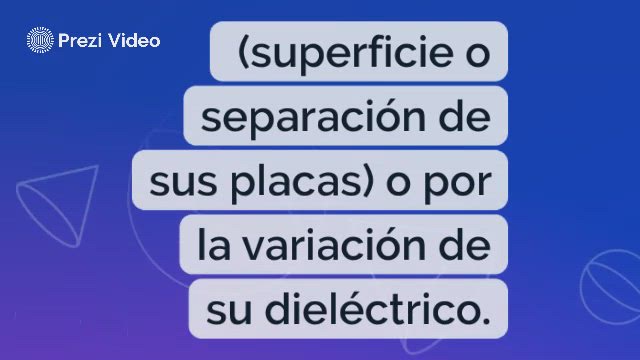

56. 06:13 (superficie o separación de sus placas) o por la variación de su dieléctrico.

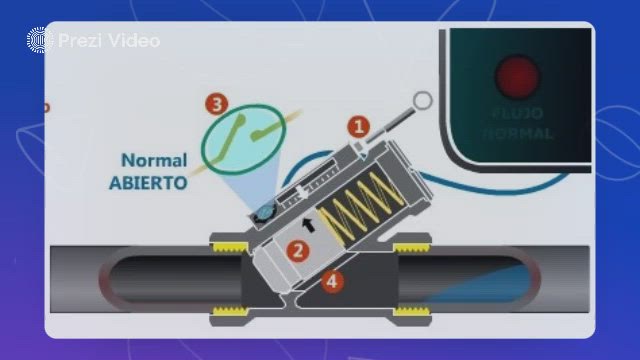

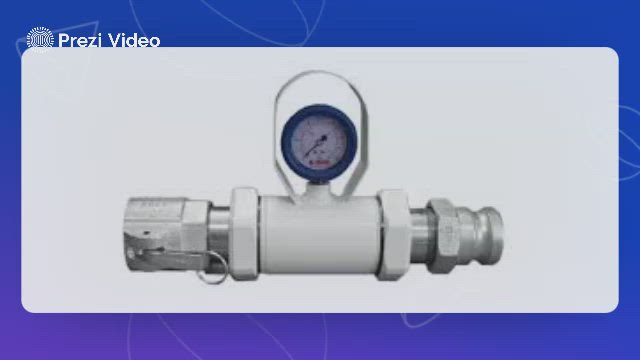

57. 06:21Los sensores de flujo, también conocidos como "detector de flujo" o "interruptor de caudal"
58. 06:29son equipos para monitoreo de fluidos en tuberías y funcionan con el desplazamiento de un pistón
59. 06:38magnético que indica el aumento o disminución del flujo de líquido, accionando el contacto

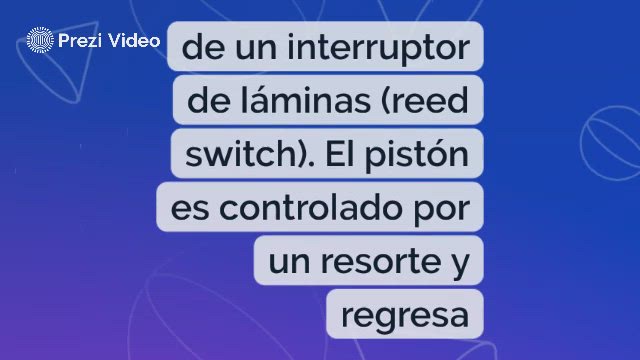

60. 06:47de un interruptor de láminas (reed switch). El pistón es controlado por un resorte y regresa

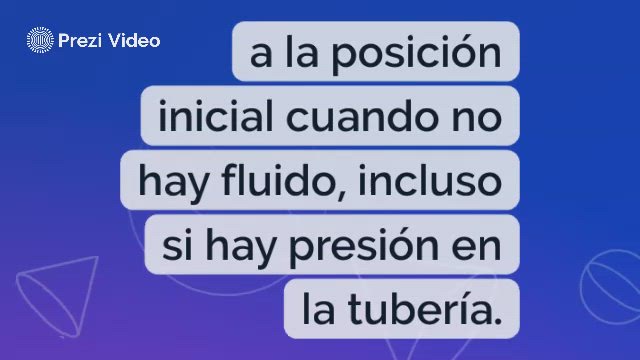

61. 06:55a la posición inicial cuando no hay fluido, incluso si hay presión en la tubería.

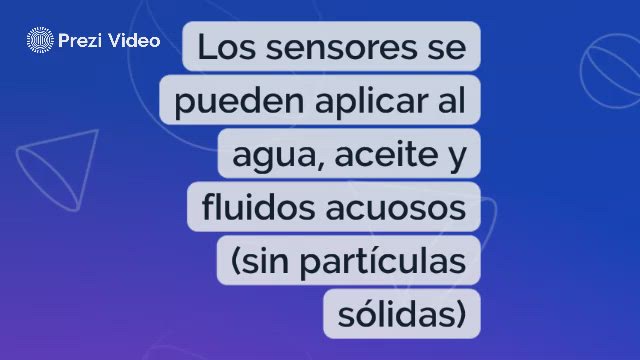

62. 07:03Los sensores se pueden aplicar al agua, aceite y fluidos acuosos (sin partículas sólidas)

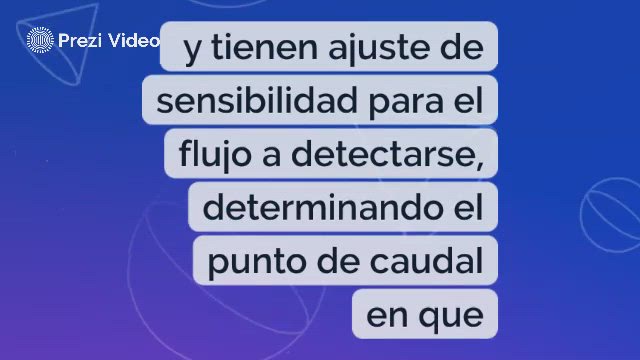

63. 07:12 y tienen ajuste de sensibilidad para el flujo a detectarse, determinando el punto de caudal en que
64. 07:20será activado el sensor
65. 07:24Chapter 65
66. 07:29Sensores de caudal

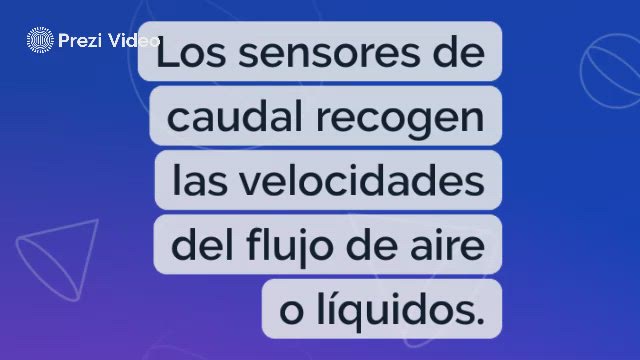

67. 07:33Los sensores de caudal recogen las velocidades del flujo de aire o líquidos.
68. 07:42Los sensores de caudal usan diferentes principios de medición. Los sensores de caudal para líquidos
69. 07:49funcionan por ejemplo sobre la base de ultrasonidos. Esta medición sin contacto tiene la

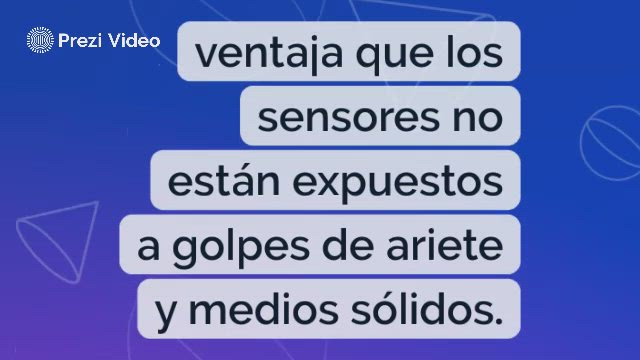

70. 07:56ventaja que los sensores no están expuestos a golpes de ariete y medios sólidos.
71. 08:05Chapter 71

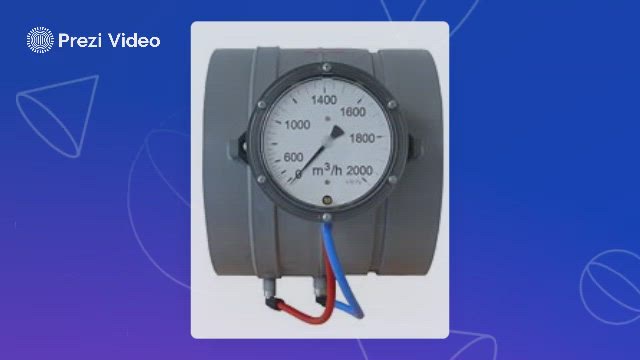

72. 08:09Transductor de caudal

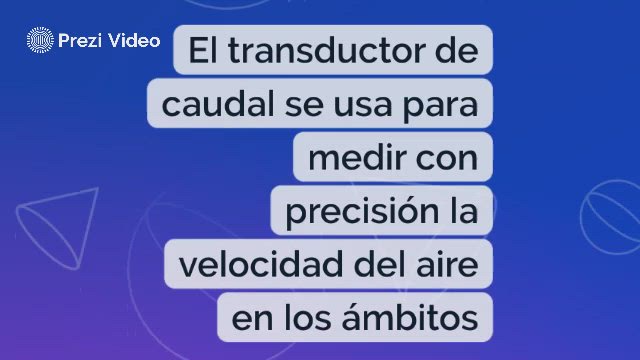

73. 08:12El transductor de caudal se usa para medir con precisión la velocidad del aire en los ámbitos
74. 08:19de calefacción, ventilación y climatización. Gracias a su construcción robusta este transductor
75. 08:30de caudal se puede usar en prácticamente cualquier campo de aplicación.
76. 08:36SENSORES DE PRESIÓN
77. 08:39Definición de presión como magnitud de medida: La presión se define como la fuerza que ejerce
78. 08:49un líquido o un gas sobre una superficie.
79. 08:54Normalmente se mide en unidades de fuerza por unidad de superficie.

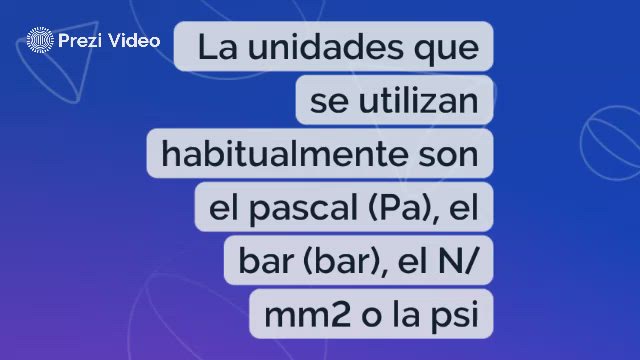

80. 09:00 La unidades que se utilizan habitualmente son el pascal (Pa), el bar (bar), el N/mm2 o la psi

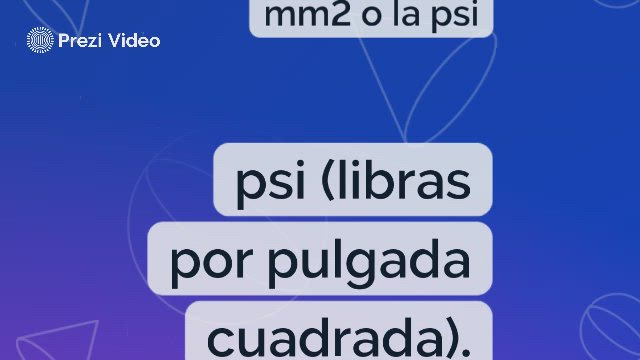

81. 09:13psi (libras por pulgada cuadrada).
82. 09:17SENSOR DE PRESIÓN
83. 09:20un sensor de presión es un instrumento compuesto por un elemento detector de presión

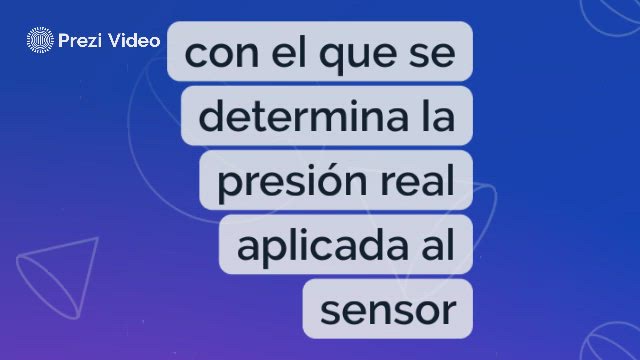

84. 09:27con el que se determina la presión real aplicada al sensor
85. 09:34(utilizando distintos principios de funcionamiento) y otros componentes
86. 09:39que convierten esta información en una señal de salida.

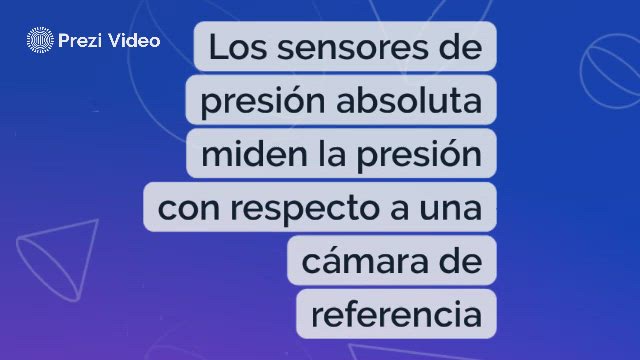

87. 09:45Los sensores de presión absoluta miden la presión con respecto a una cámara de referencia

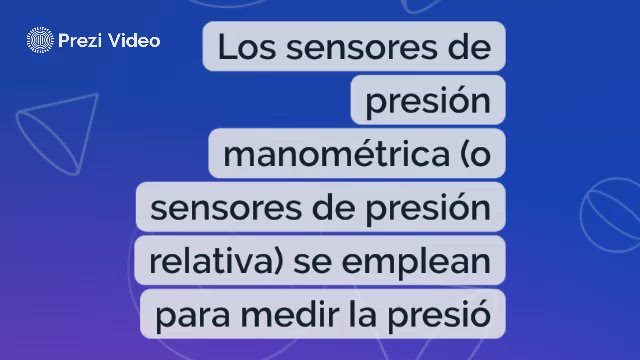

88. 09:54Los sensores de presión manométrica (o sensores de presión relativa) se emplean para medir la presió
89. 10:02en relación con la presión atmosférica presente en ese momento.
90. 10:08Los sensores de presión relativa normalizada (o de referencia constante) son como los sensores

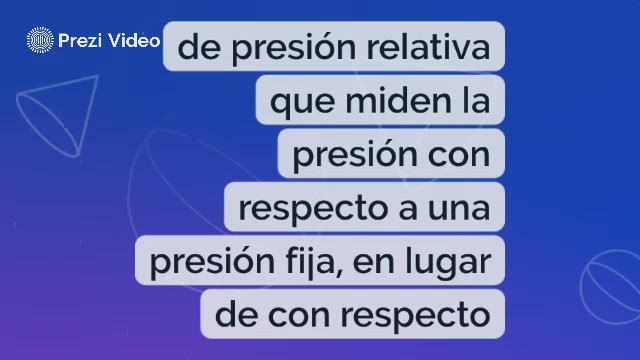

91. 10:16de presión relativa que miden la presión con respecto a una presión fija, en lugar de con respecto
92. 10:29a la presión atmosférica existente.

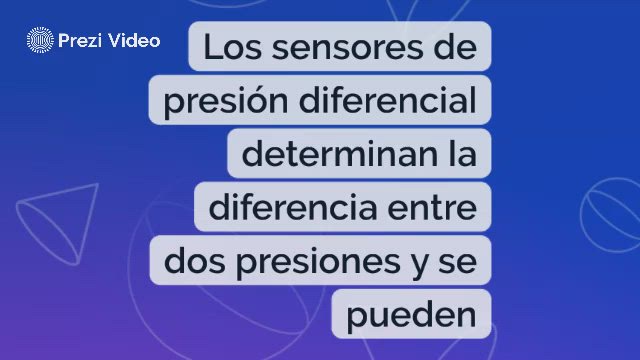

93. 10:34Los sensores de presión diferencial determinan la diferencia entre dos presiones y se pueden

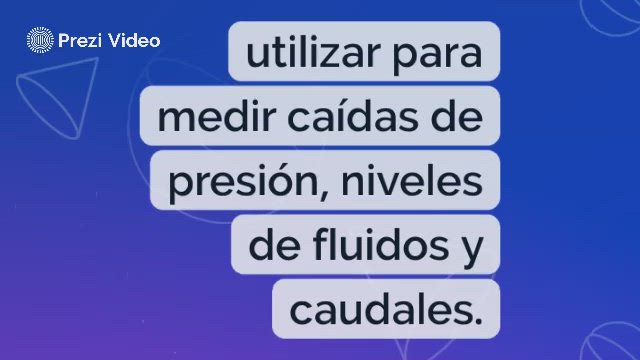

94. 10:42utilizar para medir caídas de presión, niveles de fluidos y caudales.
95. 10:48Chapter 95
96. 10:52los transmisores de presión son sensores que, gracias a un sistema electrónico adicional,
97. 10:59compensan desviaciones de linealidad y errores de temperatura y facilitan resultados de medición en

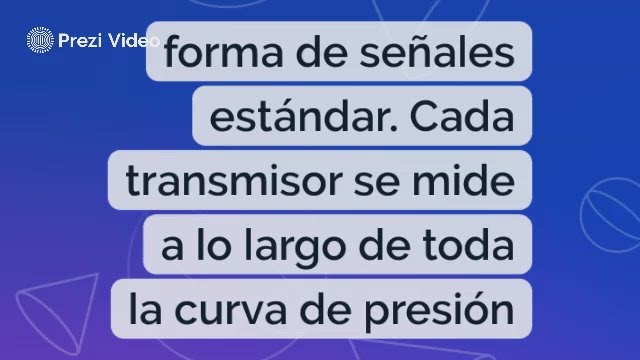

98. 11:07forma de señales estándar. Cada transmisor se mide a lo largo de toda la curva de presión

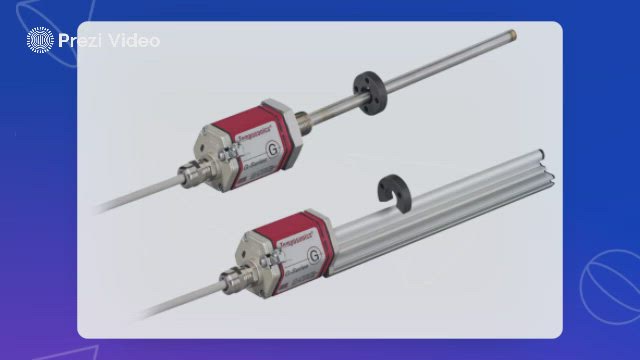

99. 11:16 y se ajusta al margen de señal deseado.
100. 11:21Chapter 100
101. 11:24SENSORES DE POSICIÓN

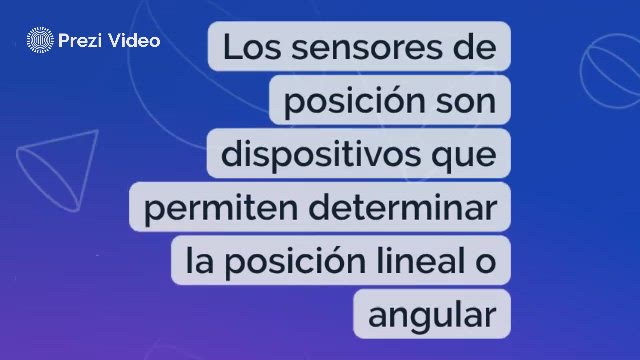

102. 11:27Los sensores de posición son dispositivos que permiten determinar la posición lineal o angular
103. 11:35de un objeto y convertirla en una señal transmitida a la unidad de control a través de un bus de
104. 11:44 de campo. La posición es la segunda magnitud física más medida enla Industria,después de la tempera
105. 11:53Existen Potenciométricos, LVDT o RVDT, Ópticos, Magnéticos Efecto Hall, Magnetostrictivos
106. 12:08Chapter 106
107. 12:12Los transductores de posición se utilizan para determinar la posición de un objeto con respecto a un
108. 12:20punto de referencia. Las posiciones pueden ser lineales o angulares.

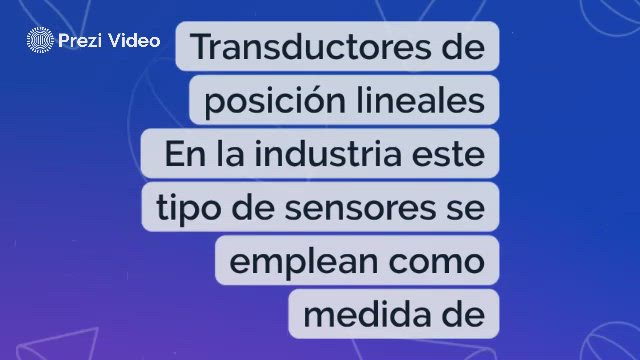

109. 12:26Transductores de posición lineales En la industria este tipo de sensores se emplean como medida de

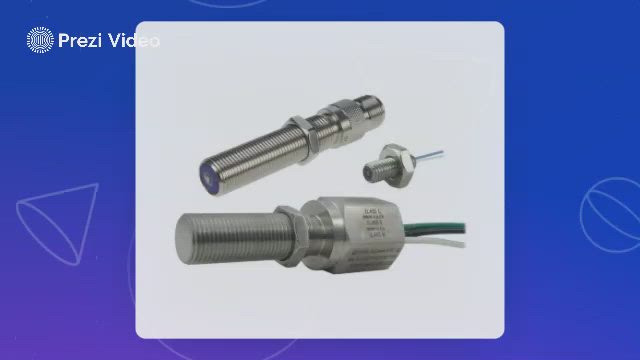

110. 12:32Sensores de velocidad

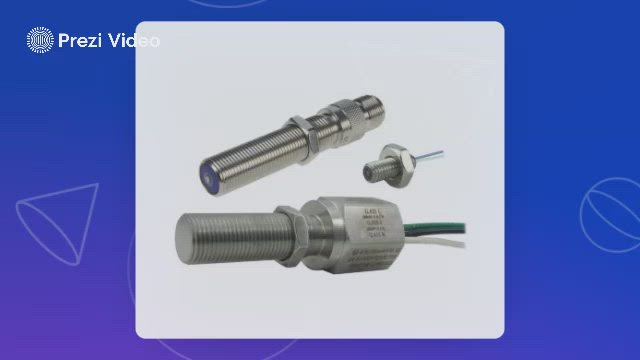

111. 12:37Proporcionan detección sin contacto de un objetivo ferroso (afecta un campo magnético)

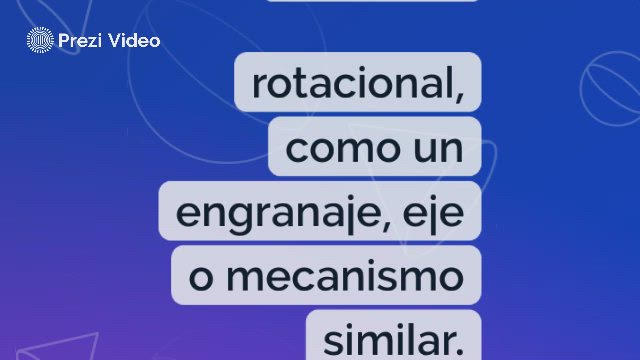

112. 12:45rotacional, como un engranaje, eje o mecanismo similar.
113. 12:51VRS INDUSTRIAL
114. 12:58Estas tecnologías brindan la capacidad de detectar la velocidad Y la dirección
115. 13:05de un objetivo magnético o de metal ferroso en movimiento.

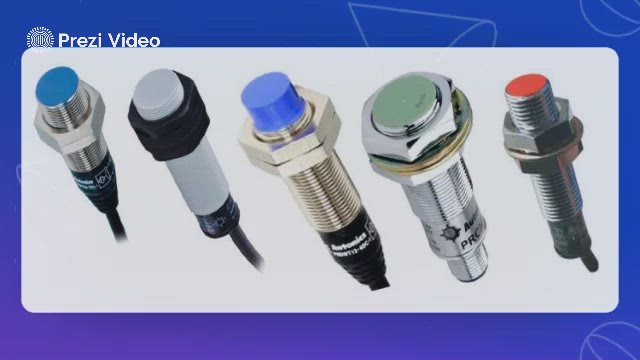

116. 13:12Sensor De Proximidad

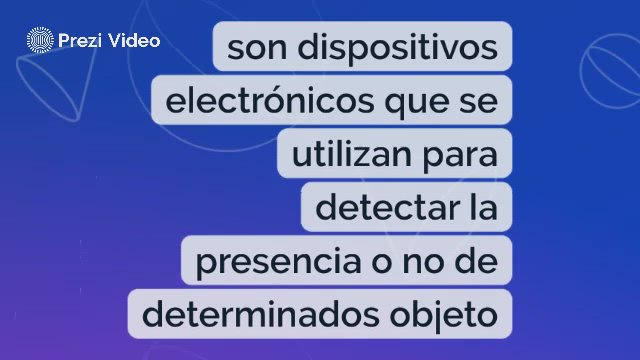

117. 13:15son dispositivos electrónicos que se utilizan para detectar la presencia o no de determinados objeto
118. 13:25sustancias, distancias y otras medidas, etc.
119. 13:31Chapter 119
